Модульна будівля площею 570 м²

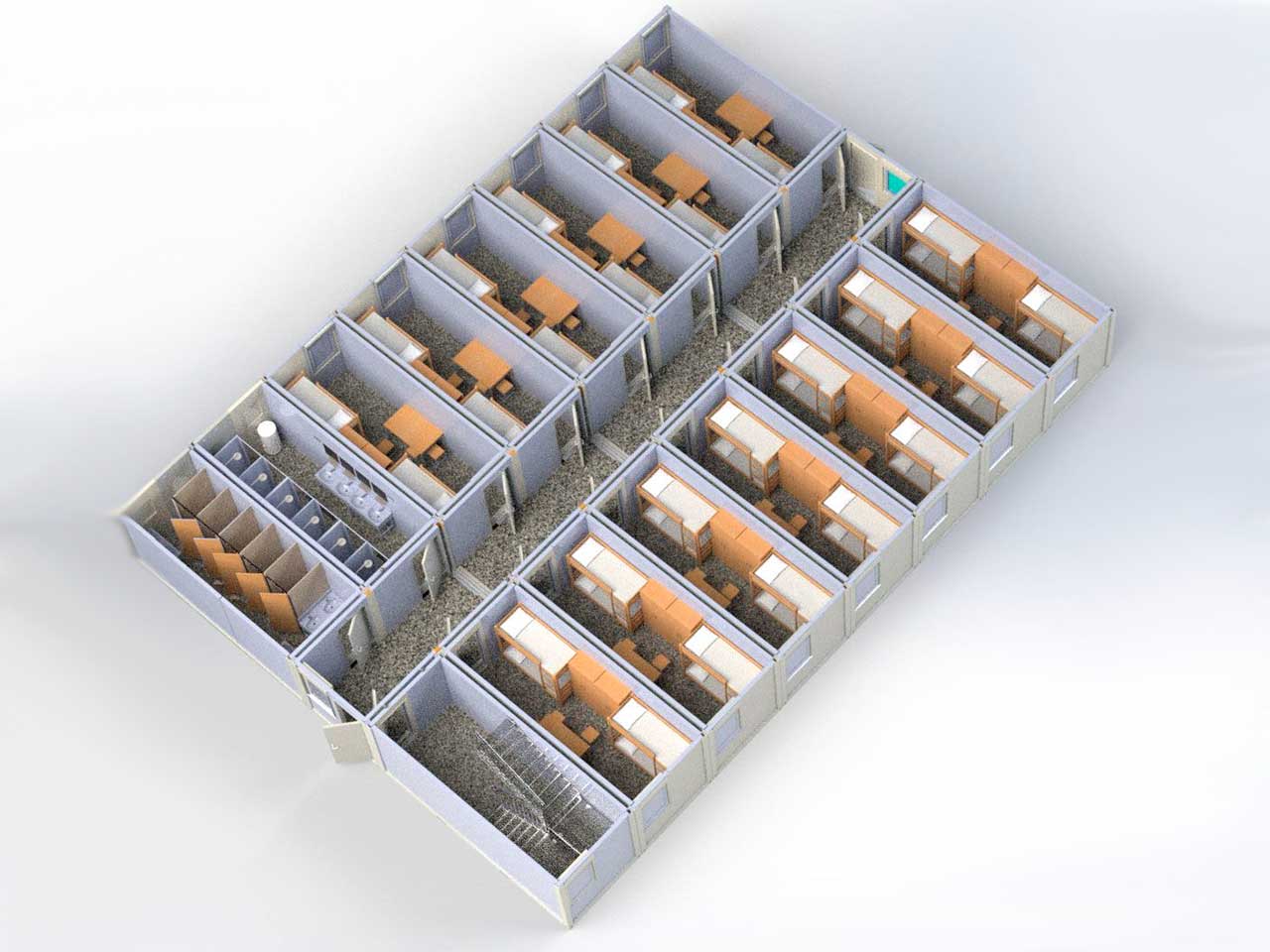

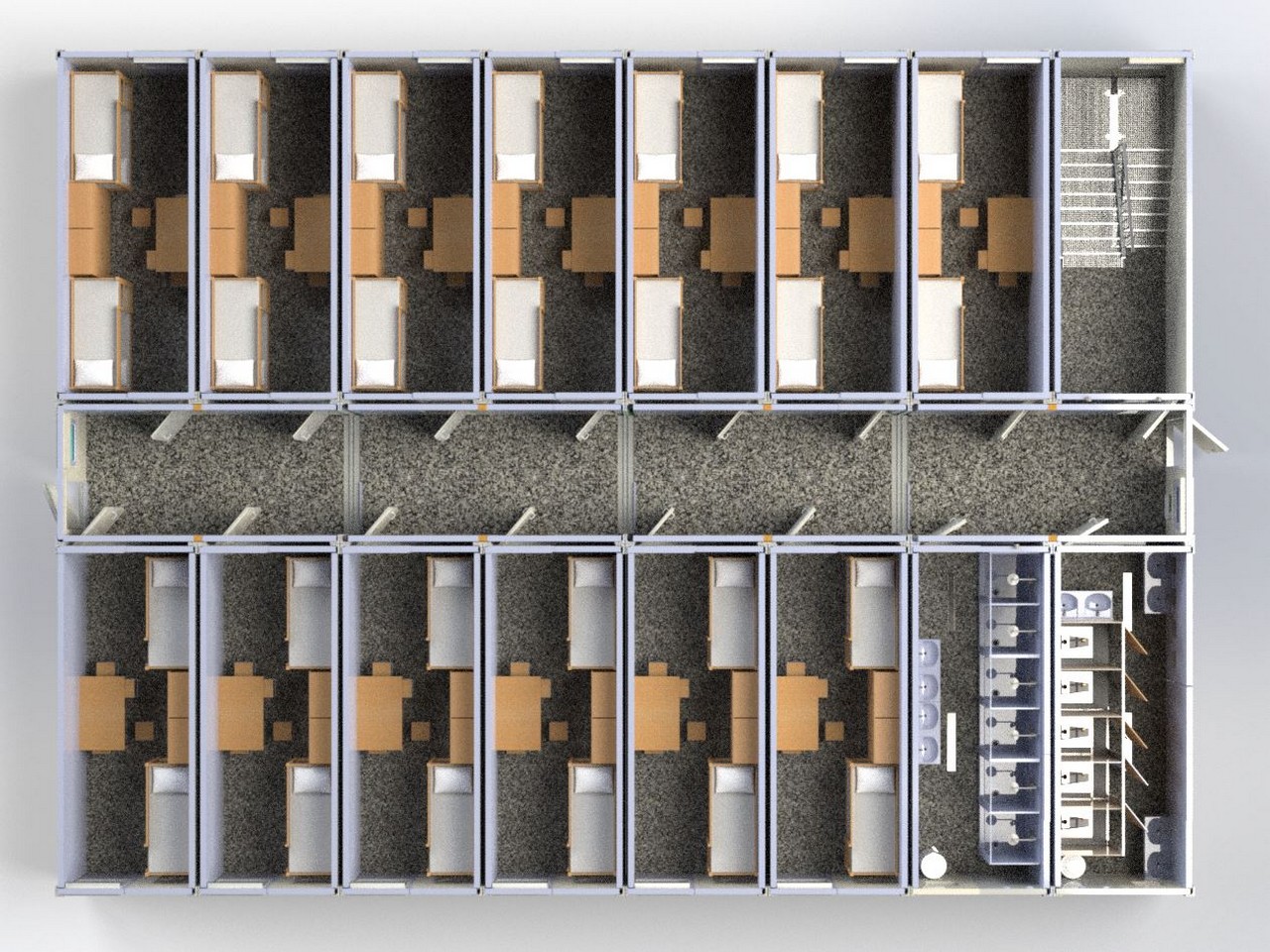

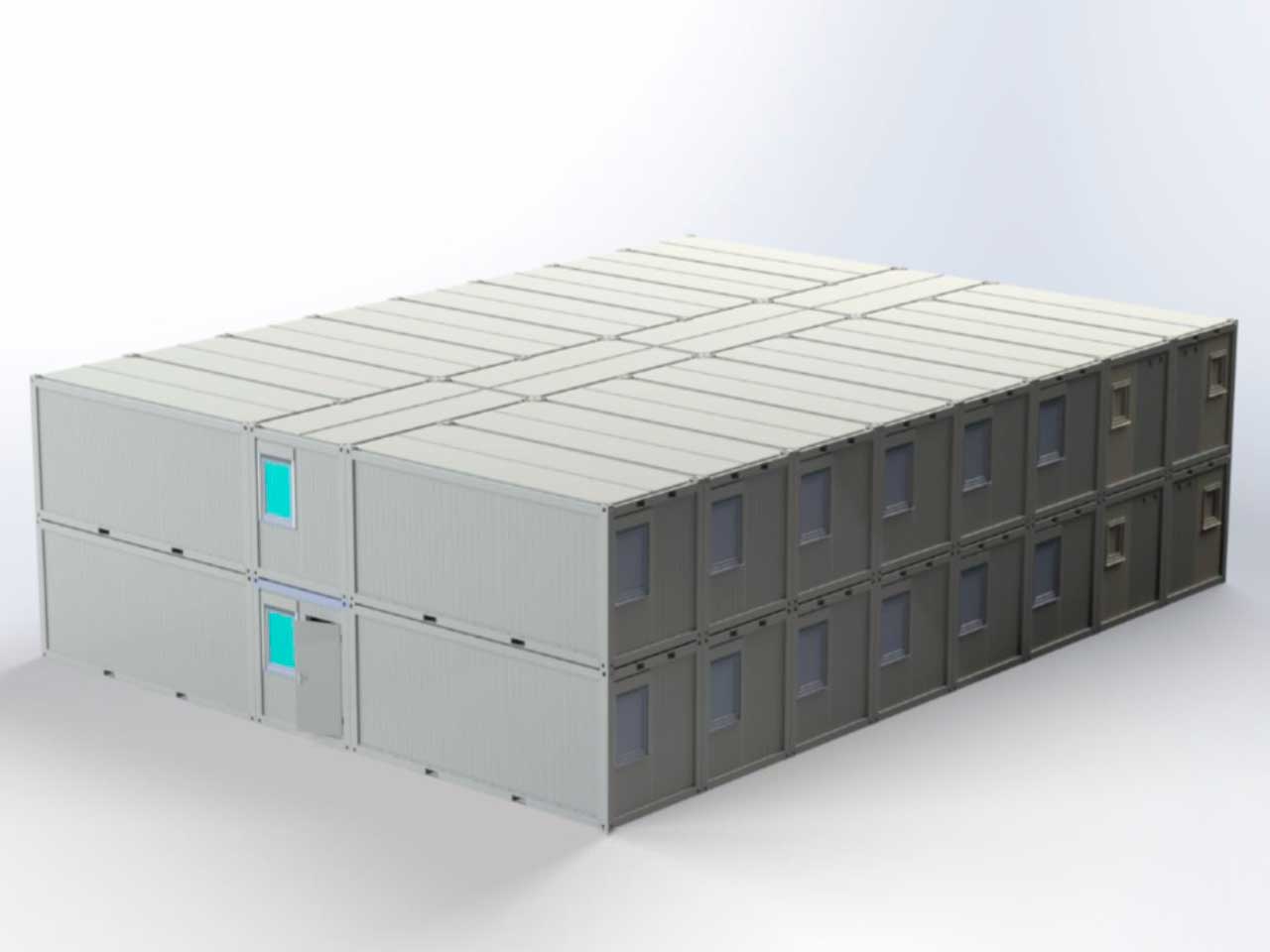

Сучасне та функціональне рішення для тимчасового або постійного розміщення. Конструкція складається з 40 модулів, з'єднаних між собою сертифікованими болтовими стяжками та герметизованими Т-подібними ущільнювачами. Завдяки двоповерховій конструкції, будівля оптимально використовує простір, забезпечуючи комфортні умови для проживання чи роботи.

Опис

Технічні характеристики

1. Розміри:

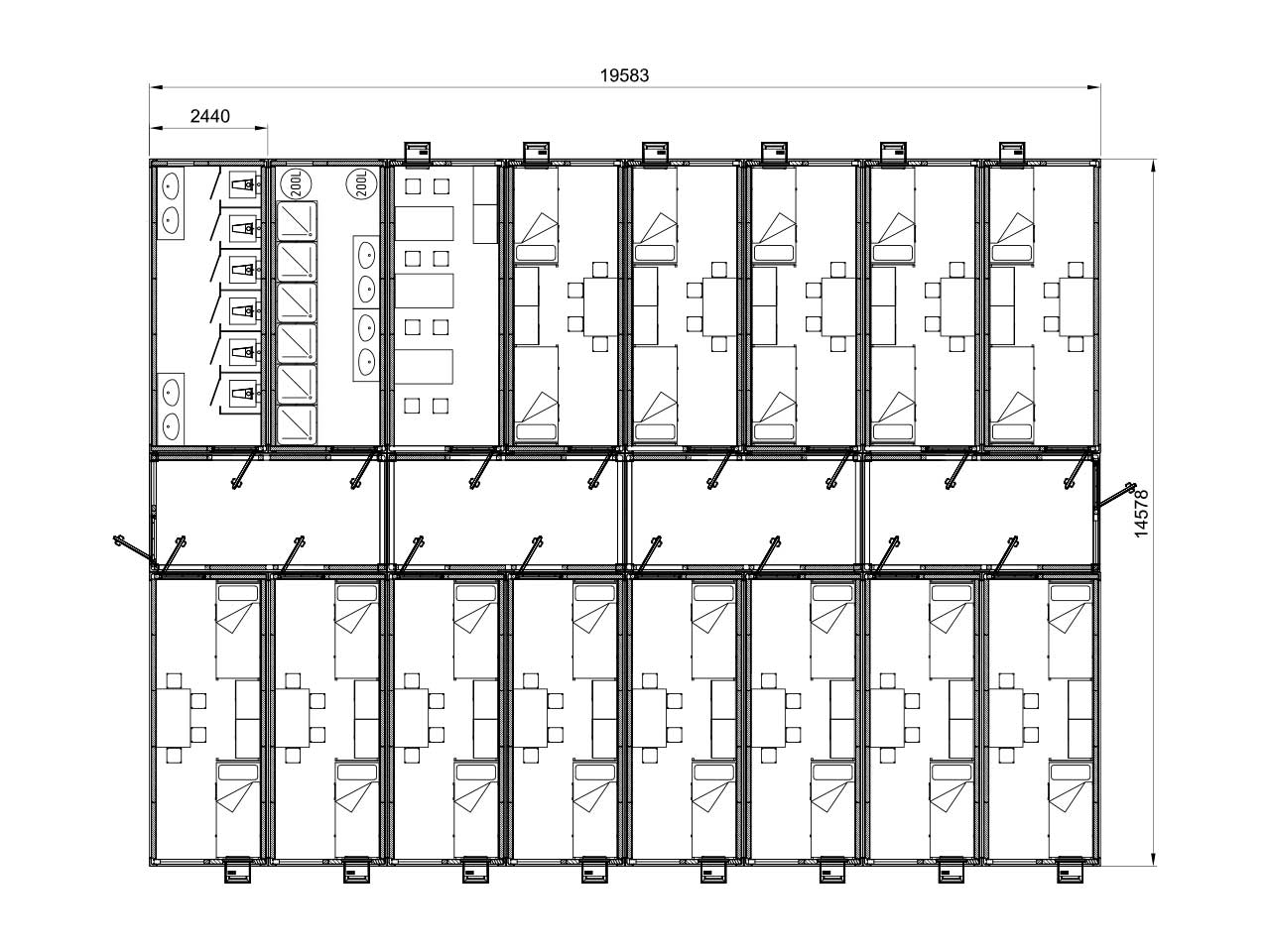

  • Габарити будівлі (ДхШхВ): 19,58 х 14,58 x 5,4 м
  • Висота стелі: 2.2 м
  • Будівля складається з:
    • 32 модулів (6.05х2.45х2.85 м)
    • 8 модулів (4.82х2.45х2.85 м)
  • Поверховість: 2 поверхи
  • Загальна площа: 570 м²
  • Герметизація: Т-образний резиновий ущільнювач, поліуретановий герметик
  • З’єднання модулів: сертифіковані болтові стяжки

2. Каркас модулів:

  • Збірно-розбірний, болтове з’єднання
  • Матеріали:
    • Каркас основи: металевий гнутий профіль 150 мм, товщина 3 мм
    • Лаги основи: гнутий металевий швелер 100х40 мм, товщина 2 мм
    • Каркас покриття: металевий гнутий профіль 185 мм, товщина 3 мм
    • Лаги покриття: металевий швелер 90х40 мм, товщина 2 мм
    • Несучі опорні кути: металевий гнутий профіль 175х155 мм, товщина 4 мм
    • Такелажні фітинги: листовий метал 5 мм
    • Дерев’яні елементи: оброблені вогне-біо-захистом
    • Покриття каркасу: антикорозійний ґрунт, поліуретанова фарба (RAL7035, світло-сірий)

3. Основа модуля (підлога):

  • Оцинкований гладкий лист 0.45 мм
  • Утеплення: базальтова вата 100 мм (100 кг/м³)
  • Пароізоляційна мембрана
  • Настил: ЦСП 20 мм
  • Покриття: комерційний гомогенний лінолеум, сірий
  • Плінтус: ПВХ, сірий

4. Основа підлоги санвузлів:

  • Оцинкований гладкий лист 0.5 мм
  • Утеплення: PIR плита 100 мм
  • Пароізоляційна мембрана
  • Настил: ЦСП 20 мм
  • Покриття: комерційний лінолеум, сірий
  • Плінтус: канелюрний

5. Покрівля (стеля):

  • Гідроізоляція: ПВХ мембрана 1.2 мм
  • Обрешітка: OSB-3 (10 мм), дерев’яний брус (50х50 мм), дерев’яна дошка (100х25 мм)
  • Утеплення: базальтова вата 150 мм (100 кг/м³)
  • Внутрішня обробка: ламінована ДСП 16 мм (білий матовий)

6. Зовнішні стіни:

  • Сендвіч-панелі 100 мм (утеплення PIR)
  • Зовнішній металевий лист 0.45 мм, полімерне покриття (RAL7024)
  • Внутрішній гладкий металевий лист 0.45 мм, полімерне покриття (RAL1015)

7. Вікна та двері:

  • Міжкімнатні двері: 1036х2088 мм (32 шт.)
  • Вікна: 800х1100 мм, двокамерний склопакет, механічні ролети (36 шт.)
  • Вхідні двері: металеві, утеплені, 900х2000 мм (2 шт.)

8. Електрика:

  • Прихована проводка в гофрованому металевому рукаві
  • Головний розподільний щит IP54
  • Автоматика:
    • Ввідний автомат (ГРЩ)
    • Розподільчий ПВХ щит
    • Ввідний диференційний автомат
    • Автомати на розеткові групи
    • Автомати на групи освітлення
  • Кабелі:
    • Розеткові групи: ВВГнг 3х2.5 мм²
    • Освітлення: ВВГнг 3х1.5 мм²
  • Розетки:
    • Одинарна із заземленням – 86 шт.
    • Подвійна із заземленням – 36 шт.
  • Вимикачі:
    • Одноклавішний – 30 шт.
    • Двоклавішний – 8 шт.
  • Освітлення:
    • LED світильник 12W (IP54) – 8 шт.
    • LED світильник 12W (IP65) – 5 шт.
    • LED світильник 36W, 1200 мм – 76 шт.

9. Меблі:

  • Ліжка двоярусні (840х2040 мм) – 52 шт.
  • Шафи для одягу (800х570х1900 мм) – 52 шт.
  • Офісні стільці ІСО-01 – 104 шт.
  • Столи (600х1000х750 мм) – 26 шт.
  • Кондиціонери (спліт №9) – 26 шт.

10. Інженерні комунікації:

  • Введення і розводка водопостачання: 50 точок
  • Розведення гарячої води: 40 точок
  • Каналізація: 50 точок (Ø50 мм, Ø110 мм)
  • Сантехнічне обладнання:
    • Чаша Генуя (нержавіюча сталь) – 12 шт.
    • Бойлер 200 л – 4 шт.
    • Душові бокси 800х800 мм – 12 шт.
    • Сантехнічні кабінки з ЛДСП (білий) – 12 шт.
    • Витяжки електричні – 4 шт.
    • Трапи з сухим затвором – 4 шт.
    • Навісний козирок 1200х930 мм – 2 шт.

11. Вироби зі склопластику:

  • Раковина зі склопластику (165 см, 2-постова) – 8 шт.
  • Душові бокси зі склопластику (800х800 мм) – 12 шт.

Підсумок

Модульна будівля площею 570 м² із сучасними матеріалами, продуманими комунікаціями та меблюванням. Придатна для тимчасового або постійного проживання та використання як офісний, житловий або промисловий простір.
